設備紹介
大型プレス機を含む多様な設備を備え、幅広い加工に対応します
UL400トンプレスや300トンのサーボプレスをはじめ、ロボットラインを備えた60トンプレスのラインパンチャーなど、効率的かつ精密な加工を実現する設備を揃えています。
これらの設備を活かし、さまざまな製品づくりを支えます。

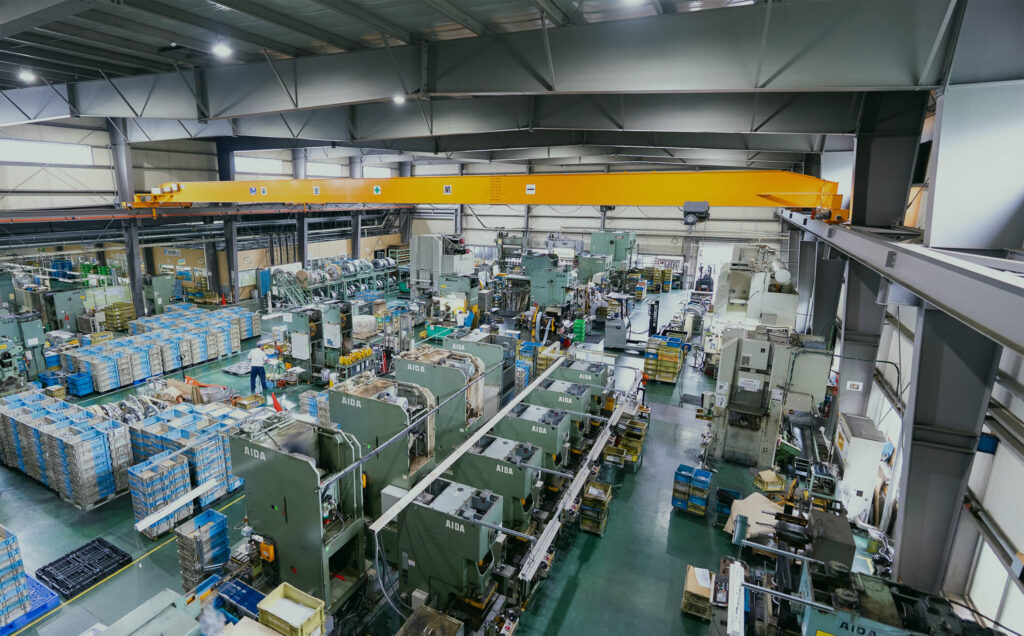

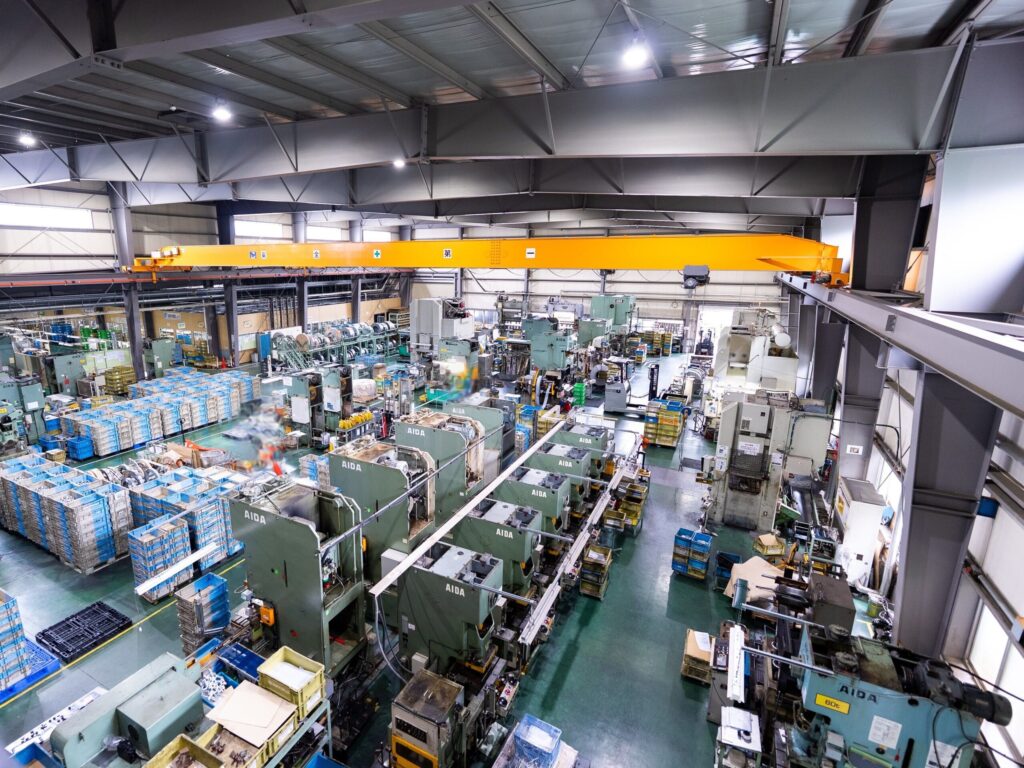

埼玉工場
埼玉工場

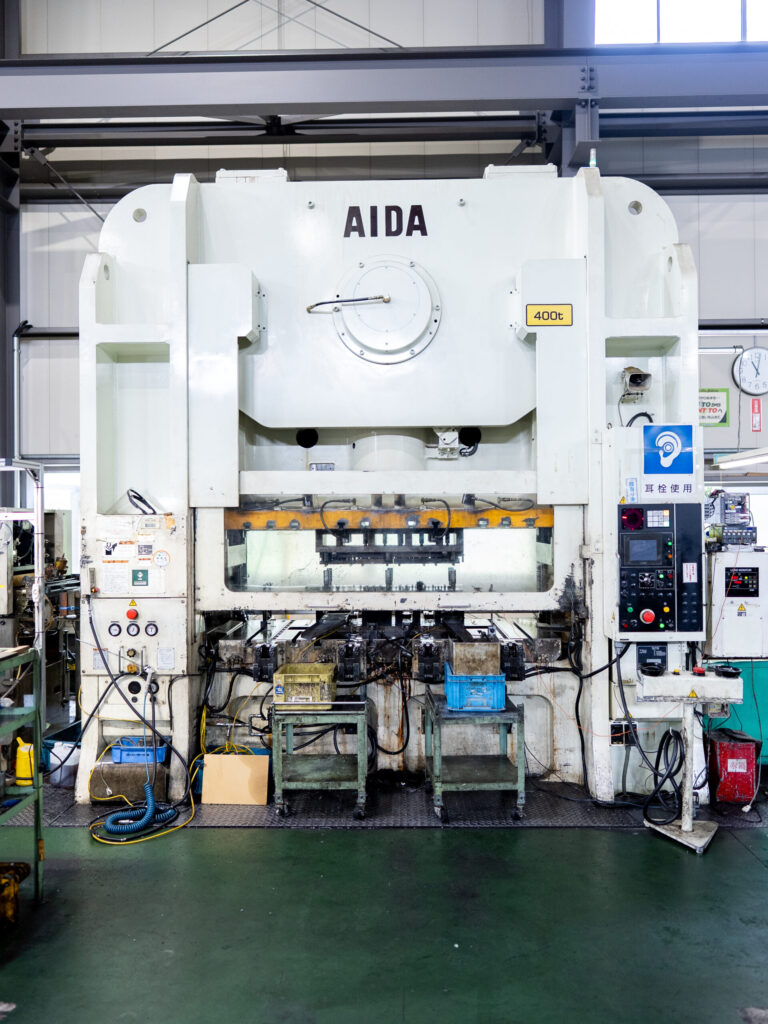

400ton（自動）アイダ UL-400
加圧能力
4000kN
ストローク長さ
300mm
回転数
30～60（spm）
ダイハイト
550mm
調整量
100mm
材料板厚
ｔ0.6～6.0mm
材料幅
70～500mm
送り長さ
〜550mm
使用材料
一般鋼材、SUS、アルミ
Point
- “0クリアランス”高精度加工を実現。順送加工やファインブランキング、FCF工法から冷間鍛造加工まで、様々な用途に対応。
- 順送型での抜き・曲げ加工全般対応可能。
埼玉工場

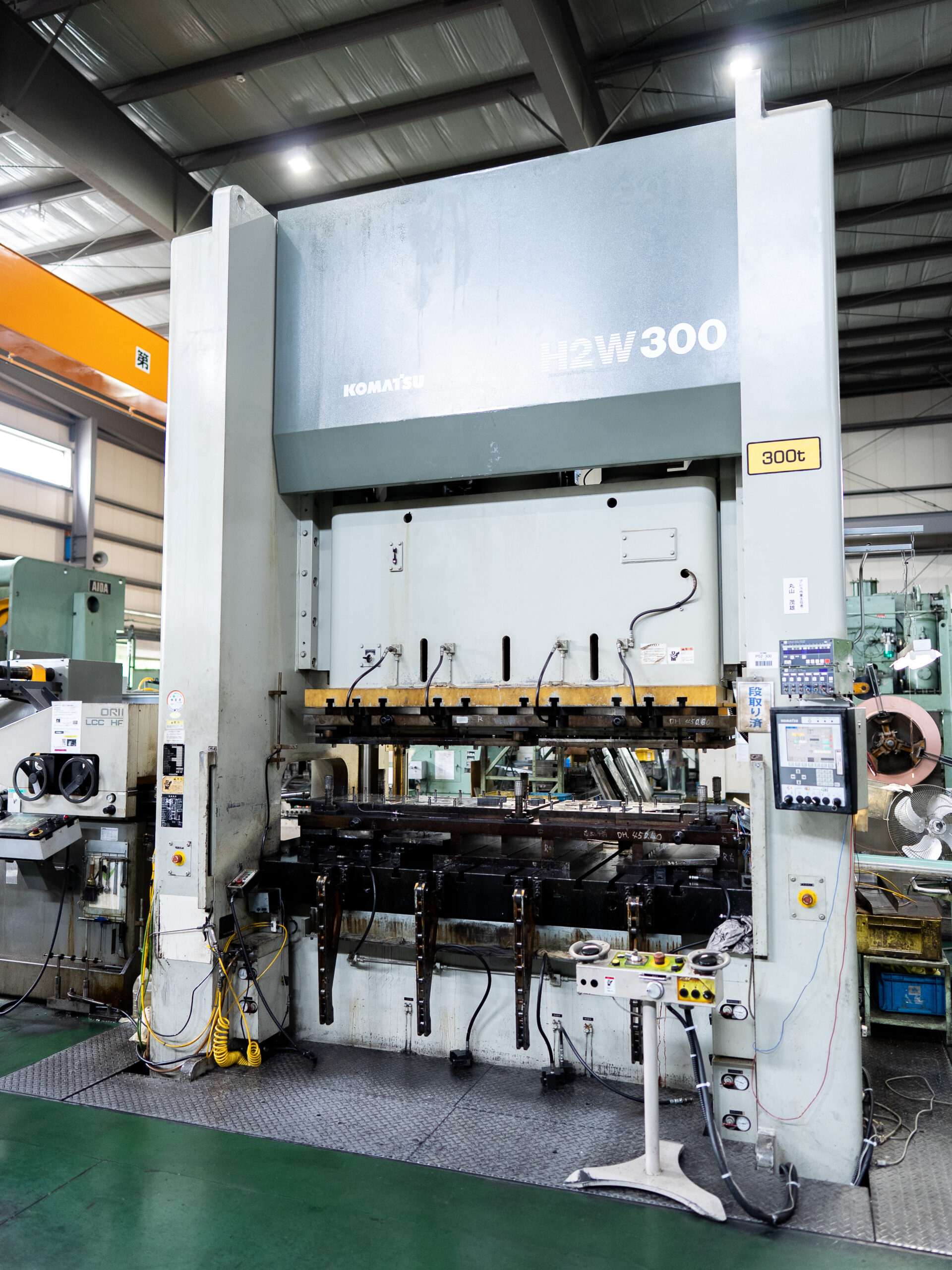

300t（自動）KOMATSU H2W300
加圧能力
3000kN
ストローク長さ
350mm
回転数
～30（spm）
ダイハイト
600mm
調整量
200mm
材料板厚
ｔ0.3～4.5mm
材料幅
50～500mm
送り長さ
〜500mm
使用材料
一般鋼材、SUS、アルミ
Point
- サーボプレスの為、モーションが変えられるので振り子等の設定が可能。
- 順送型での抜き・曲げ加工全般対応可能。
- 深絞りに対応。
埼玉工場

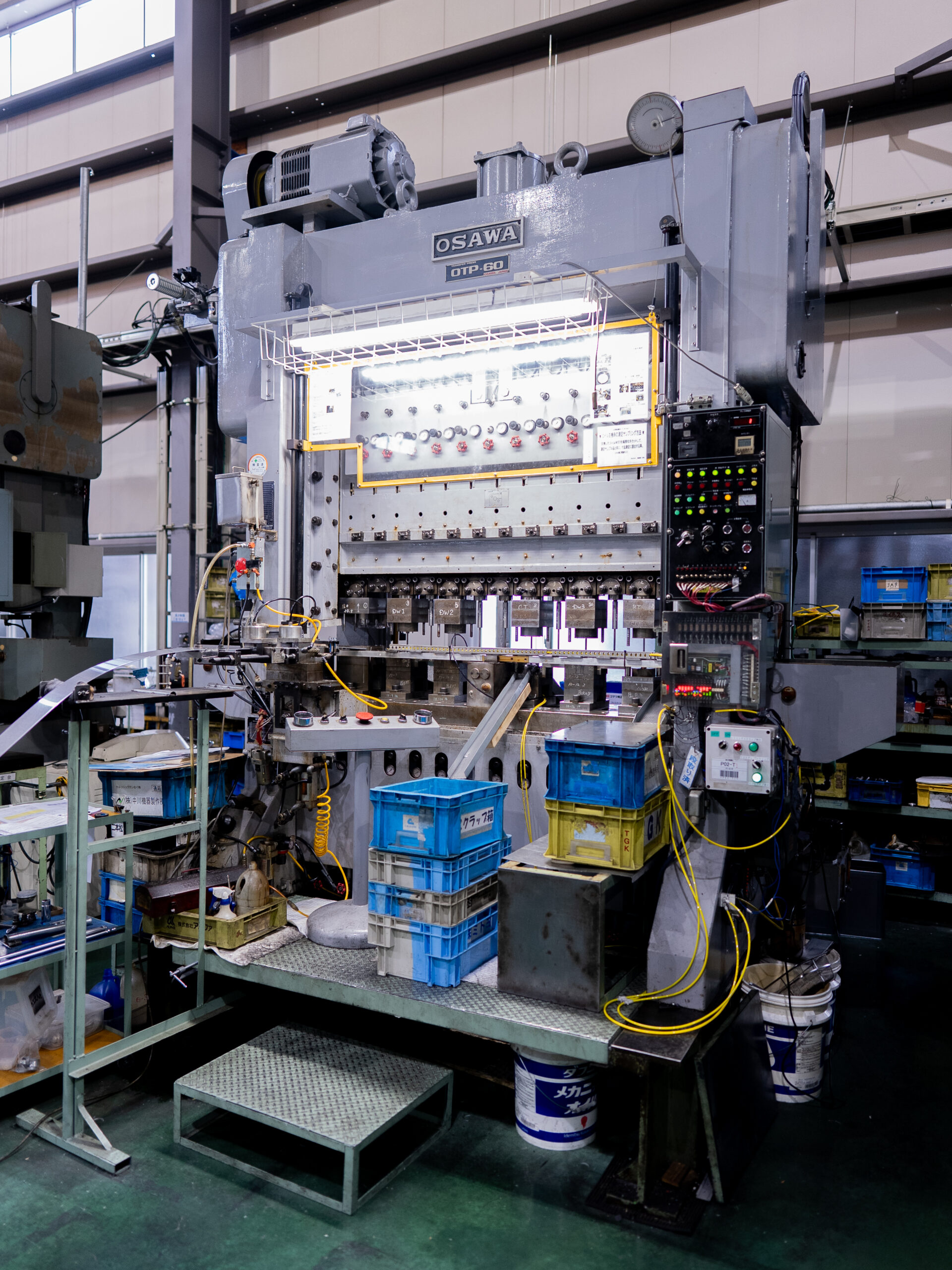

60t－2 大沢プレス トランスファー
加圧能力
600kN
ストローク長さ
160㎜
回転数
0～80(spm)
ダイハイト
350㎜
調整量
30㎜
最大工程数
13工程
送り長さ
120㎜
使用材料
一般鋼材、SUS、アルミ
Point
- 絞り物加工に向いている(絞り深さ55㎜)。
- ブランクから最終工程まで完結できる。
埼玉工場

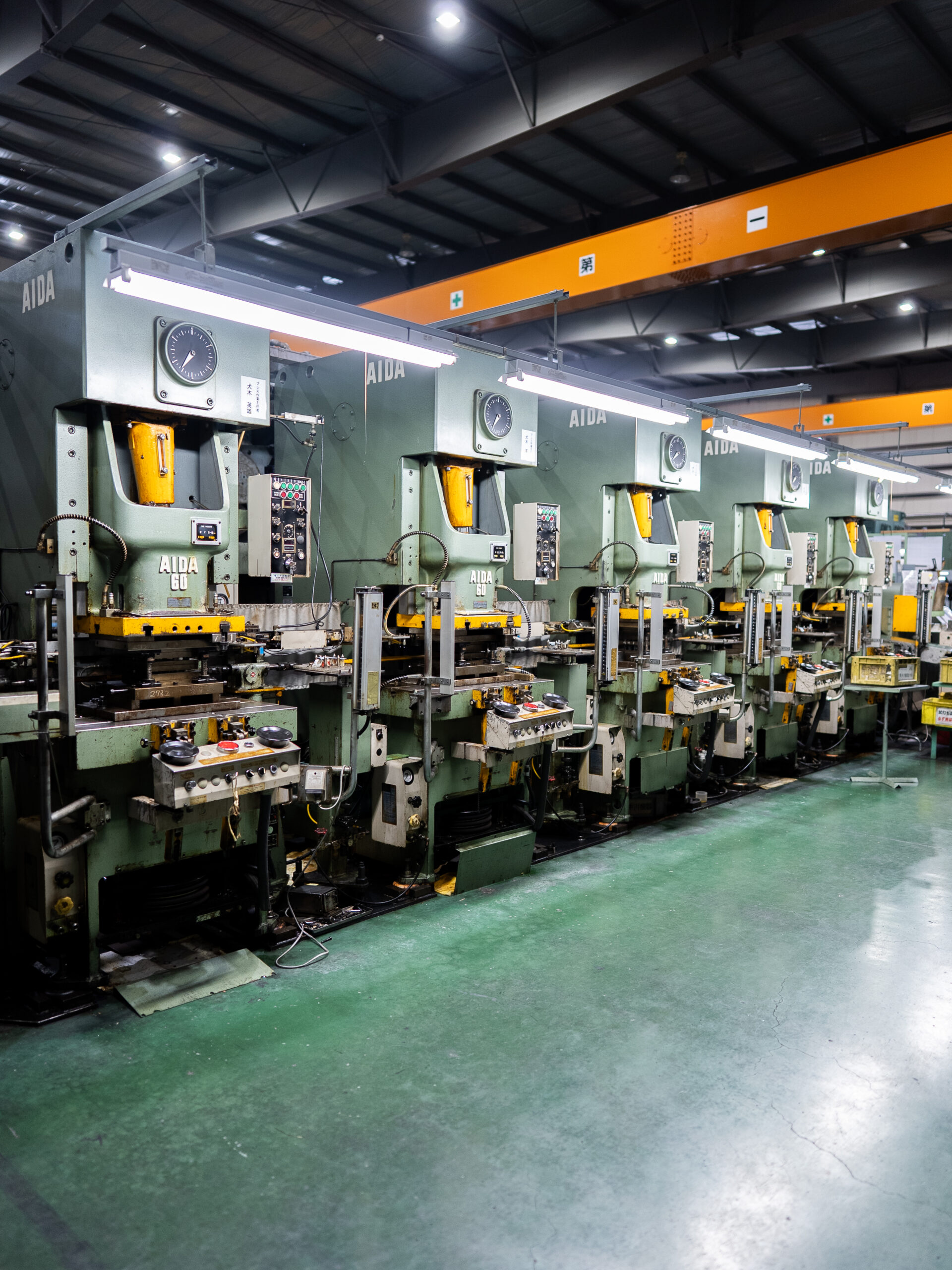

ラインペーサー４台連結 LP110
加圧能力
1100kN
ストローク長さ
180mm
回転数
35～70（spm）
ダイハイト
350mm
調整量
90mm
Point
- ブランク投入からプレス加工5工程を1人で作業可能。
- 曲げ加工全般対応可能。
- マグネット・吸盤にて自動搬送。
- アイドル部は反転機能が有り。
埼玉工場

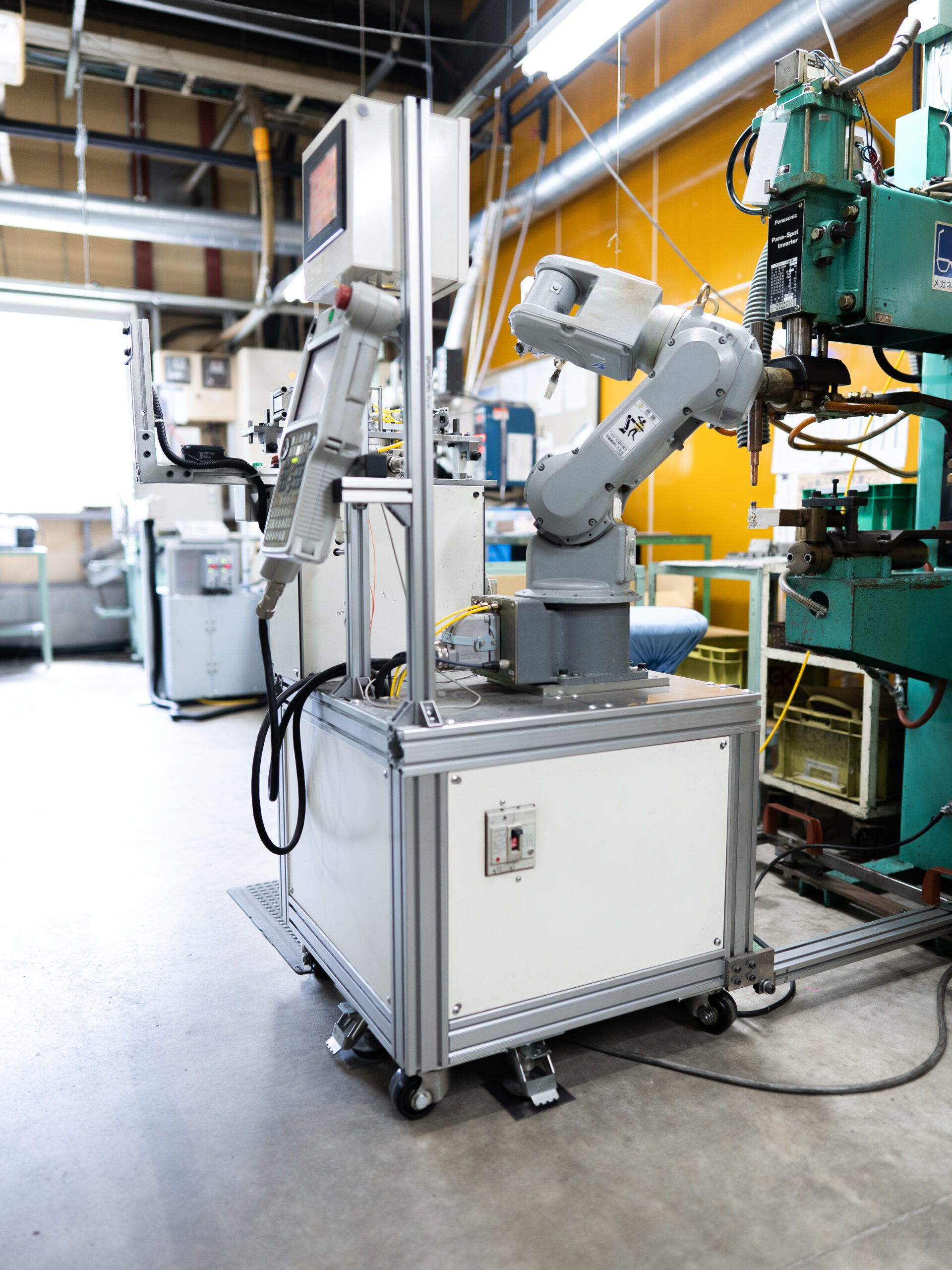

半自動ロボット溶接機
種類
スポット溶接機
形式
YR-350SHA
定格容量
35kVA
最大加圧力
4.9kN
電極ストローク
20㎜、60mm
ロボット形式
HP3J
PAY LOAD
3kg
Point
- 治具に複数製品をセットしてロボットアームが自動で動くように設定が可能。
- ロボットアームとスポット溶接機が連動しており、数打点打てるようになっている。
埼玉工場

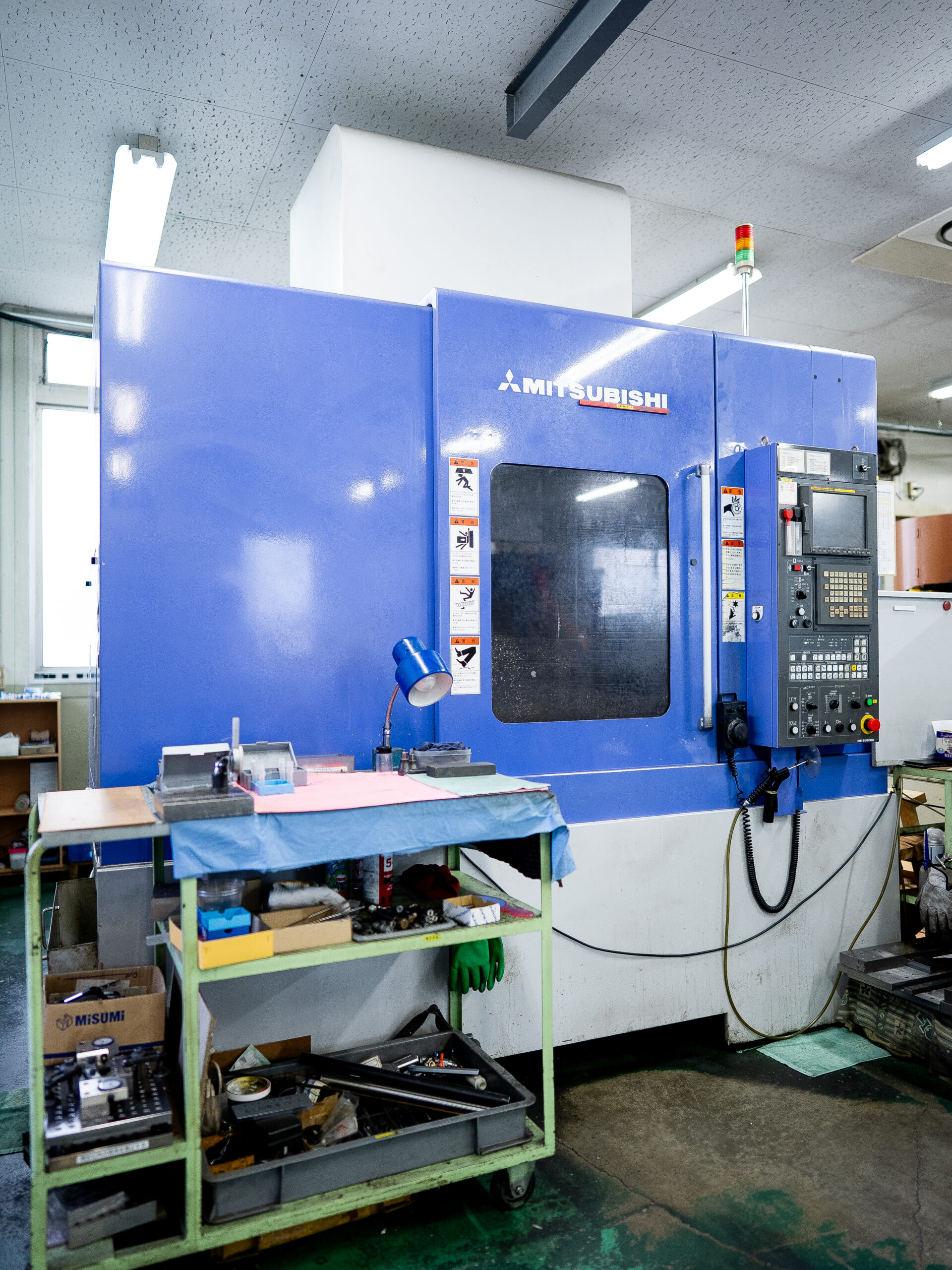

３Dマシニングセンター
メーカー
三菱重工工作機械
型式
MV4050
テーブルサイズ
1000×550
ストローク
X800 :Y510 :Z460
Point
- 金型部品等の3次元加工が出来る。
埼玉工場

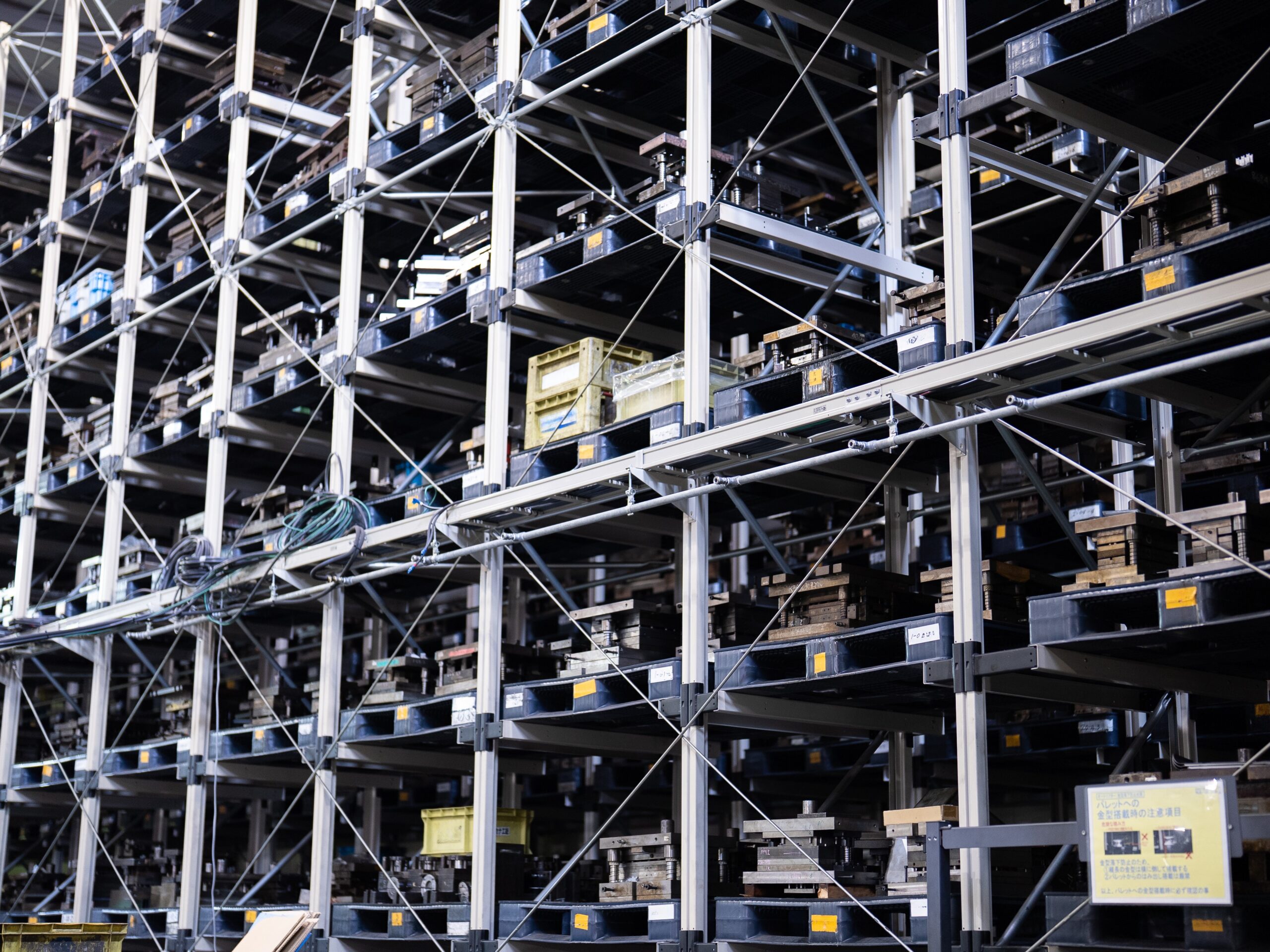

金型自動ラック
メーカー
ダイフク
型式
E-L1
ラック規模
2BANK×21BAY 8LEVEL-3
収容数
333パレット
荷姿
1100W×1100L×700H
荷重
MAX 9.81kN(1000kg)/パレット
Point
- パレットの番地が決まっている為、金型の入れ出しが容易。
埼玉工場 設備一覧
| オートプレス | アイダ社製 他 ・30～400ｔ | 9台 |
| トランスファープレス | アイダ/大沢プレス 他 60～250ｔ | 3台 |
| ラインペーサー | アイダ60ｔ×5台 連結自動加工 1基 アイダ110t×4台 連結自動加工 1基 | 2基 |
| シートフィーダープレス | アイダ60ｔ | 1台 |
| パワープレス | アイダ社製 他 30ｔ～110ｔ | 19台 |
| シャーリング | アマダ社製 | 1台 |
| ベンダー | アマダ社製 | 1台 |
| カシメ機 （ 油圧 ） | 産電子工業社製 他 | 2台 |
| タップ盤 | ブラザー社製・キラ社製 | 1台 |
| スポット溶接機 | 松下電器産業/セイワ/電元社 他 | 11台 |
| ろう付け | 2台 | |
| 洗浄機 | 自動洗浄機 | 1台 |
| バレル研磨機 | 遠心バレル | 2台 |
| CADシステム | 二次元：TASCAM（3）・三次元：ソリッドワークス（1） | 4台 |
| CAMシステム | 二次元：TASCAM（1）・三次元：CamMagic（1） | 2台 |
| マシニングセンター | 3Dマシニング（MITSUBISHI Ｍ-Ｖ4050） 他 | 5台 |
| ワイヤー 放電 加工機 | 三菱電機 FA30M（1）・FA20PM（1）・FA20VM（1） | 3台 |
| 型放電加工機 | ソデック社製 | 1台 |
| 治具研削盤 | スイス ハウザー社製 | 1台 |
| 平面研削盤 | 岡本工作機械 PSG-65DX | 1台 |
| 成形研削盤 | パーカーマジェスティック社製 | 3台 |
| ドリル研削盤 | 藤田製作所 | 1台 |
| 普通旋盤 | 江黒鉄工所 ・ワシ 機械 | 2台 |
| フライス盤 | KJ型（ 牧野フライス製作所 ） 他 | 4台 |
| ラジアルボール盤 | 東亜機械 | 2台 |
| 治具中ぐり盤 | ミクロマット社製 | 1台 |
| コンタマシン | アマダ社製 | 2台 |
| 投影機 | ミツトヨ社製 他 | 2台 |
| ３次元測定機 | 東京精密社製 | 2台 |
| イメージメジャー | キーエンス | 1台 |
| マイクロスコープ | キーエンス | 1台 |
埼玉工場プレス設備一覧
| 自動・単発 | メーカー | 機種名 | 加圧能力 | 材料板厚 | 材料幅 |
|---|---|---|---|---|---|
| 自動 | アイダ | UL-400 | 4000kN | t0.6mm～t6.0mm | 70～500mm |
| 自動 | コマツ | H2W300 | 3000kN | t0.3mm～t4.5mm | 50～500mm |
| 自動 | コマツ | E2W200 | 2000kN | t0.3mm～t4.5mm | 50～500mm |
| 自動 | コマツ | E1W110 | 1100kN | t0.3mm～t3.2mm | 50～400mm |
| 自動 | アイダ | NC2-110 | 1100kN | t0.3mm～t3,2mm | 50～400mm |
| 自動 | アイダ | C2-11 | 1100kN | t0.3mm～t4.5mm | 50～400mm |
| 自動 | アマダ | TP80Si-L | 800kN | t0.3mm～t3.2mm | 50～300mm |
| 自動 | アイダ | C1-6 | 600kN | t0.3mm～t3.2mm | 50～300mm |
| 自動 | アイダ | NC1-4 | 450kN | t0.3mm～t1.2mm | 50～150mm |
| ﾄﾗﾝｽﾌｧｰ | アイダ | NC2-25 | 2500kN | – | – |
| ﾄﾗﾝｽﾌｧｰ | 大沢プレス | 0TP-60-13 | 600kN | – | 100 mmまで |
| ﾗｲﾝﾍﾟｰｻｰ | アイダ | C-11 4台 | 1100kN | – | – |
| ﾗｲﾝﾍﾟｰｻｰ | アイダ | NC1-60 5台 | 600kN | – | – |
| ｼｰﾄﾌｨｰﾀﾞｰ | アイダ | NC1-6 | 600kN | 0.5～2.0mm | 30～200mm |
| 単発 | アイダ | C1-11 | 1100kN | – | – |
| 単発 | アイダ | C1-8 | 800kN | – | – |
| 単発 | コマツ | OBS80 | 800kN | – | – |
| 単発 | コマツ | HIF60 | 600kN | – | – |
| 単発 | アイダ | NC1-60 4台 | 600kN | – | – |
| 単発 | アイダ | NC1-45 3台 | 450kN | – | – |
| 単発 | アイダ | PC-3 | 300kN | – | – |
宮崎工場
宮崎工場

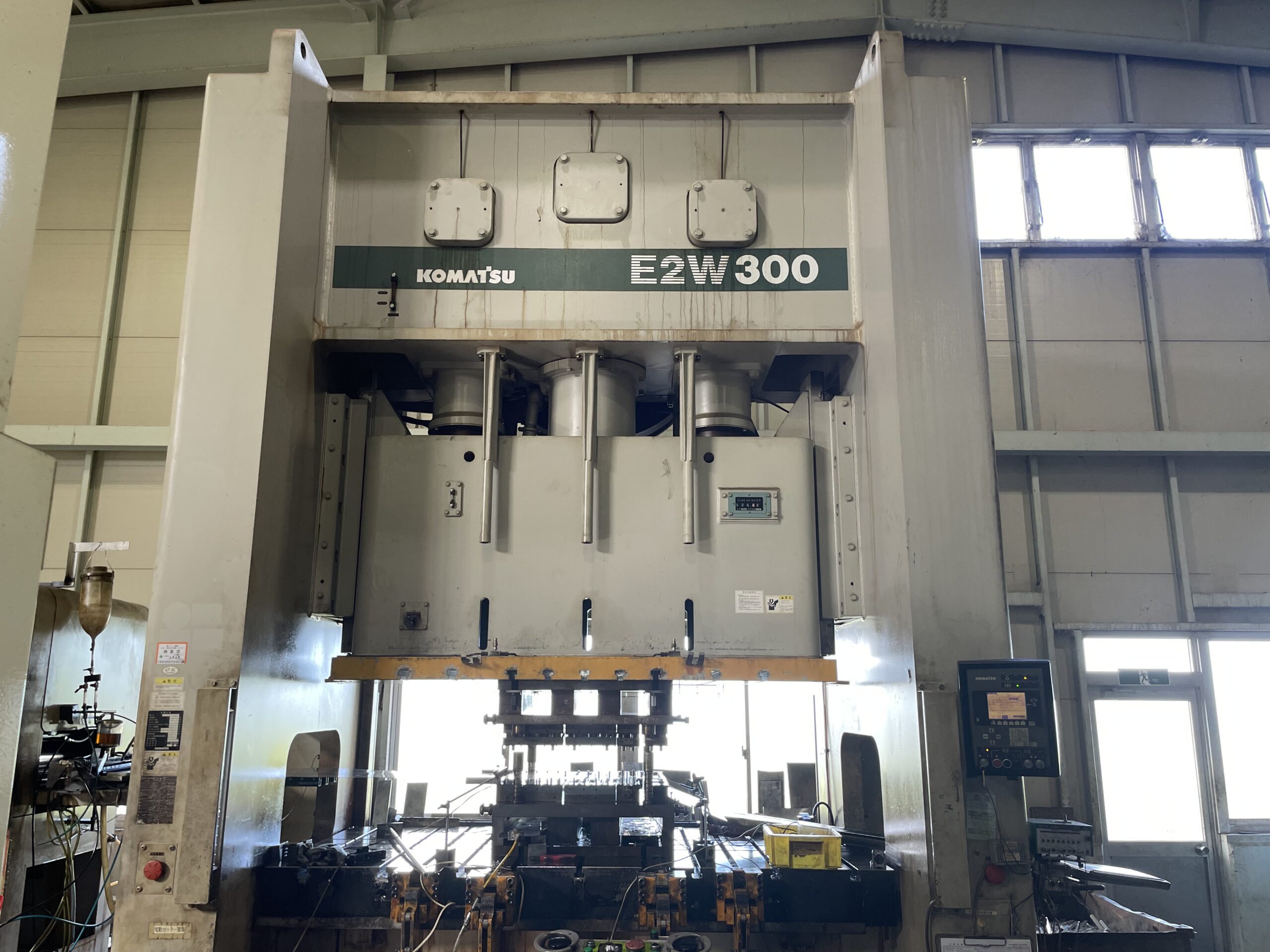

300t（自動）コマツE2W300
加圧能力
3000kN
ストローク長さ
170mm
回転数
20～40（spm）
ダイハイト
600mm
調整量
200mm
材料板厚
ｔ0.5～4.5mm
材料幅
50～580mm
送り長さ
〜550mm
使用材料
一般鋼材、SUS、アルミ
Point
- 順送型での抜き・曲げ加工全般対応可能。
- 材料幅 580mmまで対応可能。
宮崎工場

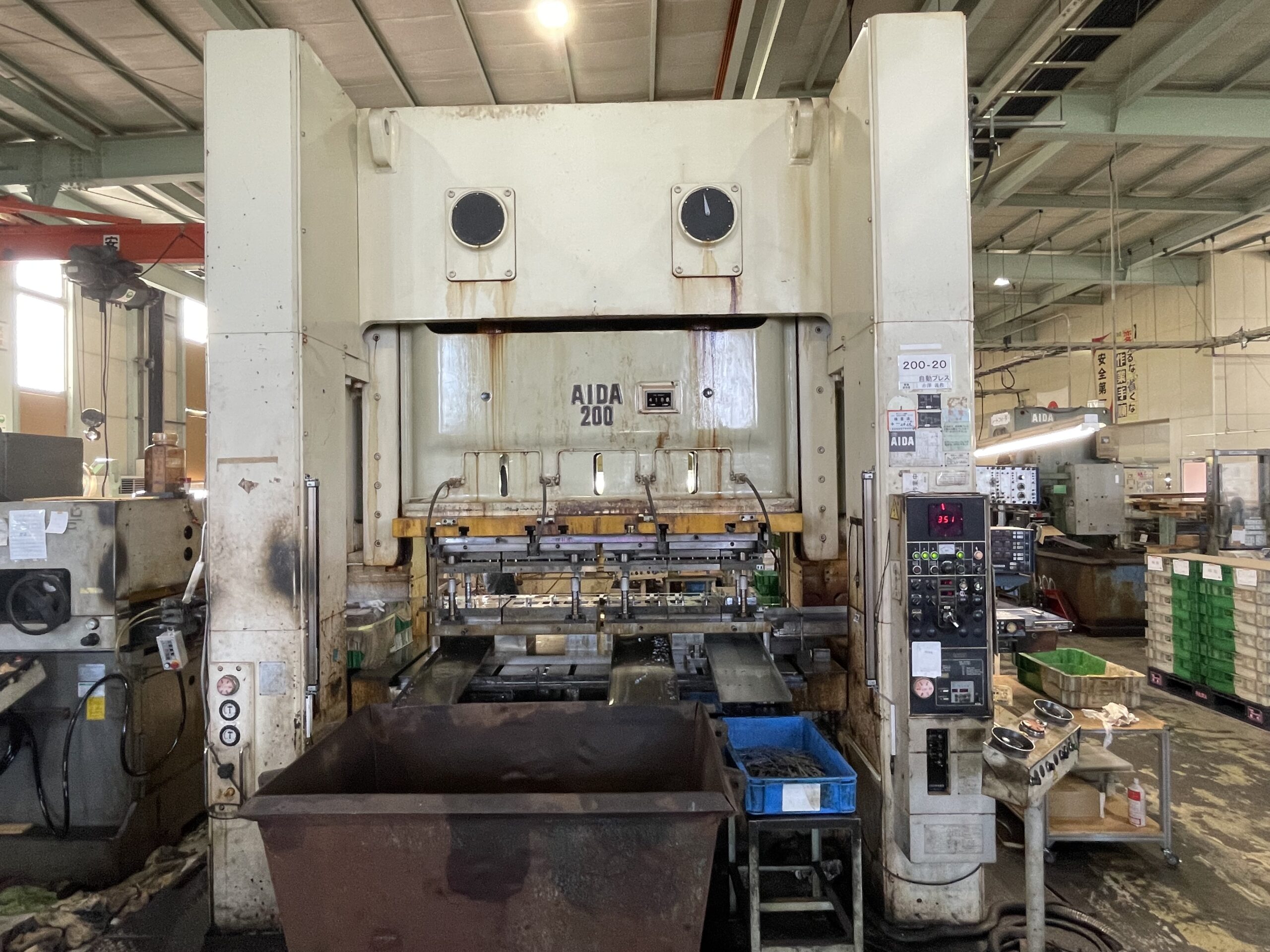

200t
加圧能力
2000kN
ストローク長さ
180mm
回転数
35～70（spm）
ダイハイト
485mm
調整量
80mm
材料板厚
ｔ0.3～14.5mm
材料幅
50～600mm
送り長さ
〜500mm
使用材料
一般鋼材、SUS、アルミ
Point
- 順送型での抜き・曲げ加工全般対応可能。
- 材料幅 600mmまで対応可能。
宮崎工場

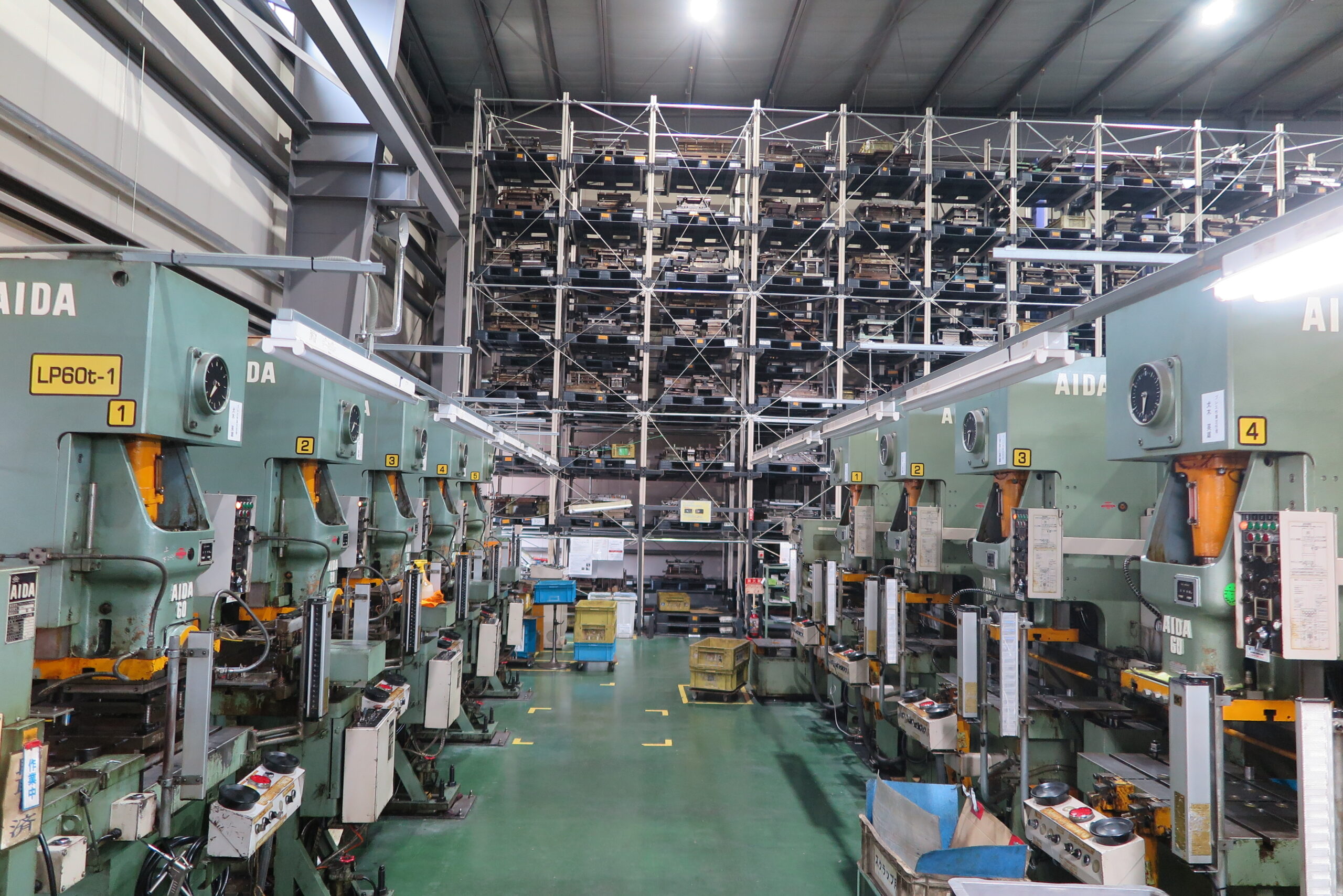

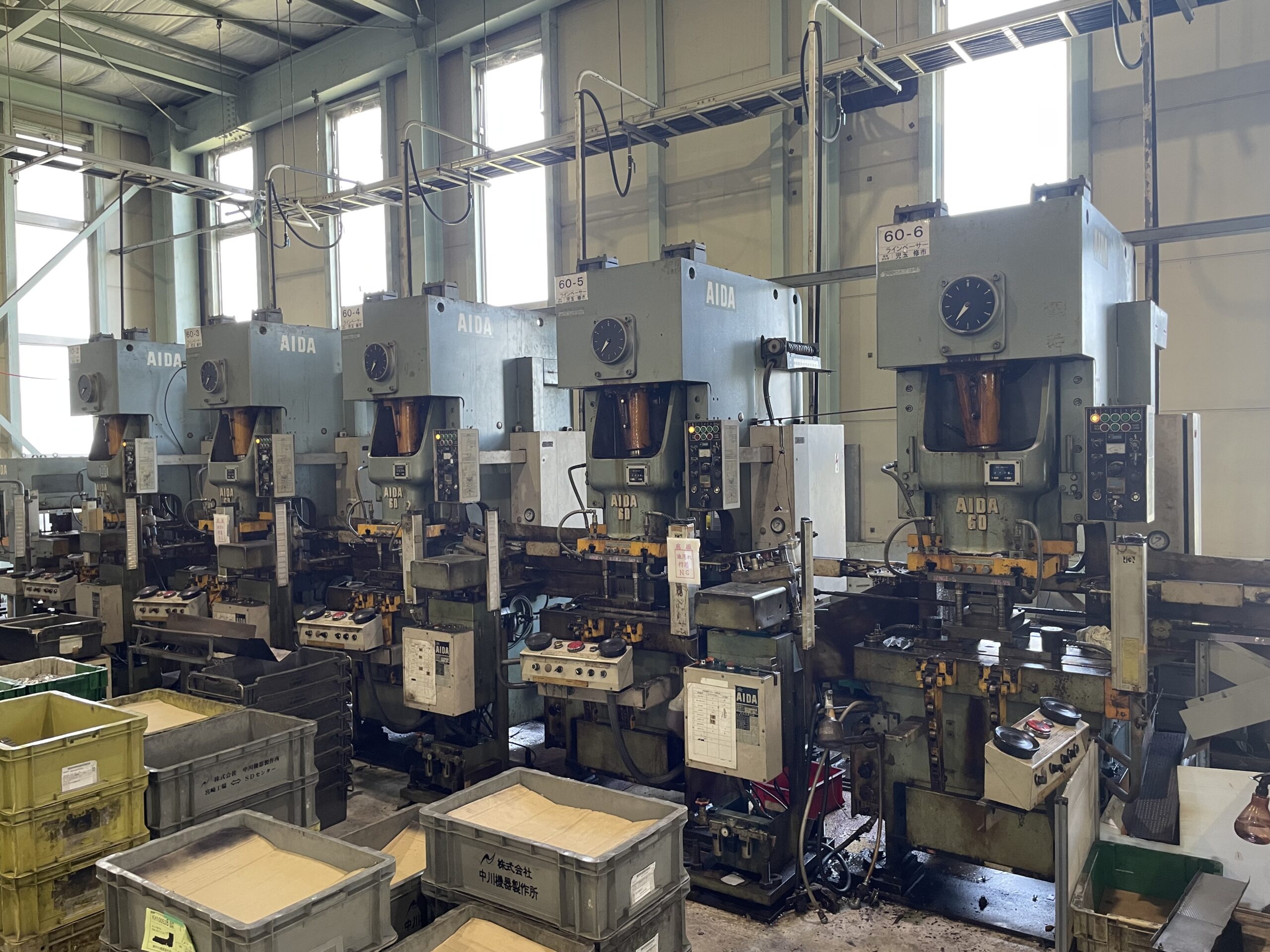

LP60t
加圧能力
6000kN × 5
ストローク長さ
170mm
回転数
45～85（spm）
ダイハイト
285mm
調整量
40mm
リフトストローク
40mm
使用材料
一般鋼材、SUS、アルミ
Point
- ブランク投入からプレス加工5工程を1人で作業可能。
- 曲げ加工全般対応可能。
- マグネット・吸盤にて自動搬送。
- アイドル部は反転機能が有り。
宮崎工場

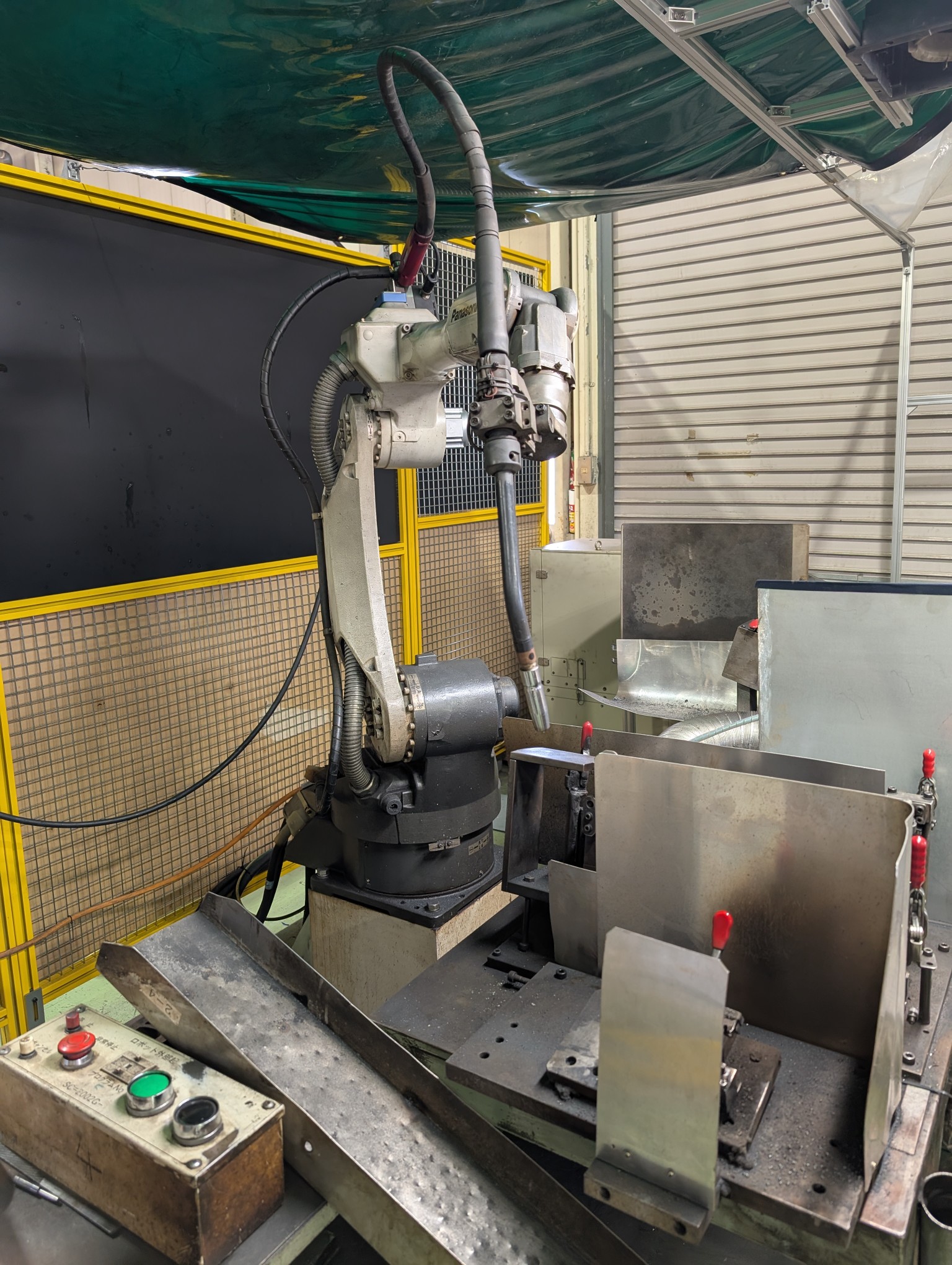

ロボットアーク溶接
メーカー
パナソニック
型式
YA-1QMR61-T00
最大可搬重量
６kg
Point
- ロボットにて複数個所溶接可能。
- アーク溶接機で安定した溶接が可能。
宮崎工場 設備一覧
| オートプレス | アイダ社製 他17t～300t | 9台 |
| ラインペーサー | アイダ60ｔ×5台 連結自動加工 1基 | 1基 |
| パワープレス | アイダ社製 他17t～110t | 9台 |
| シートフィーダープレス | アイダ社製 60t | 1台 |
| 油圧プレス | アツギ | 1台 |
| レベラー | コパル | 1台 |
| コンタマシン | ワイエス | 1台 |
| シャーリング | アイザワ 4.5×2060 | 1台 |
| カシメ機 | BR1－103 | 1台 |
| タップ盤 | ブラザー BT1－215 | 1台 |
| スポット溶接機 | 松下 YR350－SHA | 7台 |
| ロボットアーク溶接機 | 1台 | |
| 投影機 | φ600、φ300 | 2台 |
| 洗浄機 | 1台 | |
| バレル 研磨機 | 遠心 バレル | 2台 |
| CAD/CAM | サムシステム ・三次元：ソリッドワークス（1） | 2台 |
| マシニング | MITSUBISHI M－V5B | 1台 |
| ワイヤー放電加工機 | MITSUBISHI FA-20、FX-20 | 2台 |
| 型放電加工機 | MITSUBISHI M25J | 1台 |
| 治具研削盤 | 三井 3GB | 1台 |
| 平面研削盤 | 岡本 NSG－6H（D）他 | 2台 |
| 成形研削盤 | 三井 NSG－250M 他 | 3台 |
| 旋盤 | タキザワ TSL－800 | 1台 |
| フライス盤 | RE－1000A | 1台 |
| ラジアルボール盤 | YS－310 | 1台 |
| ３次元測定器 | 1台 | |
| イメージメジャー | 1台 |
宮崎工場プレス設備一覧
| 自動・単発 | メーカー | 機種名 | 加圧能力 | 材料板厚 | 材料幅 |
|---|---|---|---|---|---|
| 自動 | コマツ | E2W300 2台 | 3000kN | t0.5mm～t4.5mm | 50mm～580mm |
| 自動 | アイダ | NCS-200 | 2000kN | t0.3mm～t4.5mm | 50mm～600mm |
| 自動 | コマツ | E2W160 | 1600kN | t0.5mm～t2.3mm | 50mm～450mm |
| 自動 | アマダ | TPL150 | 1500kN | t0.3mm～t3.2mm | 50mm～400mm |
| 自動 | アイダ | NC2-110 | 1100kN | t0.3mm～t3,2mm | 50mm～300mm |
| 自動 | アイダ | NC1-60 | 600kN | t0.3mm～t3.2mm | 50mm～300mm |
| 自動 | 遠藤 | BPA-17 | 170kN | t0.1mm～t1.2mm | 1000mmまで |
| ﾗｲﾝﾍﾟｰｻｰ | アイダ | NC1-60 5台 | 600kN | – | – |
| ｼｰﾄﾌｨｰﾀﾞｰ | アイダ | NC1-6 | 600kN | 0.5mm～3.0mm | 40mm～150mm |
| 単発 | アイダ | C1-11 2台 | 1100kN | – | – |
| 単発 | アイダ | NC1-60 3台 | 600kN | – | – |
| 単発 | アイダ | NC1-45 2台 | 450kN | – | – |
| 単発 | アイダ | NC1-35 | 350kN | – | – |
| 単発 | 遠藤 | BPA-17 | 170kN | – | – |
